El sistema de prueba de simulación de fallas del generador PT680 desarrollado por Valenian es un dispositivo experimental que simula varios defectos del generador y fallas comunes en la maquinaria giratoria en una plataforma experimental. Puede probar simultáneamente fallas eléctricas y mecánicas para obtener datos valiosos en las mismas condiciones de funcionamiento. Es una plataforma experimental que se puede aplicar a varios campos de investigación científica, como la investigación en profundidad sobre fallas de generador, el estudio de cursos de diagnóstico de fallas en instituciones de investigación e investigación de análisis de vibraciones para el personal de diagnóstico de equipos. Es una plataforma experimental que puede reproducir varias características de falla, que es esencial para el personal que realiza el diagnóstico y análisis de fallas del generador. Es un producto especialmente diseñado que es fácil de analizar y aprender fallas de generador además de las características generales de las fallas de maquinaria giratoria.

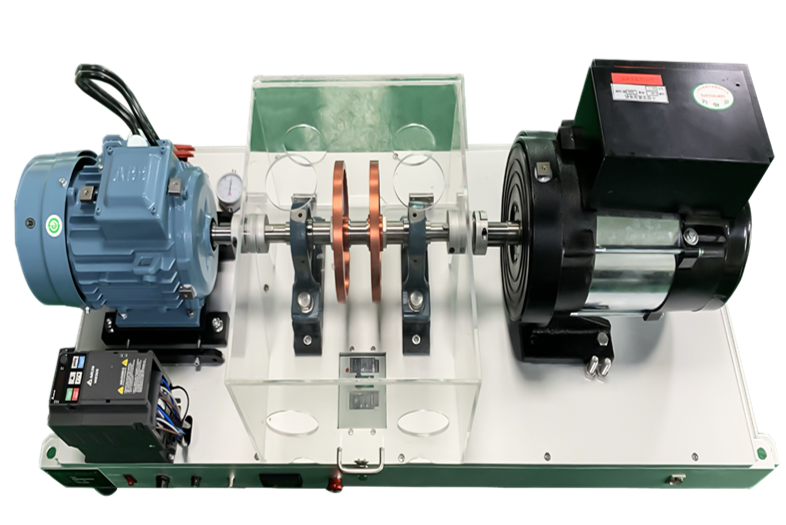

Motor de accionamiento asincrónico trifásico, acoplamiento, unidad de asiento de cojinete de prueba de doble soporte, unidad de corrección de balance dinámico, generador pequeño, regulación de velocidad y módulo de visualización, módulo de salida de pulso de velocidad, cojinete defectuoso, módulo de comunicación del convertidor de frecuencia RUZ del generador defectuoso.
Incluye los siguientes cuatro tipos de motores defectuosos:
(1) Generador de CA de falla de la barra del rotor, tipo de falla: barra de rotor rota, tres dañados.
(2) Generador de CA de falla del devanado del estator, tipo de falla: giro monofásico para girar el cortocircuito, la resistencia a aislamiento cae en un 10%.
(3) Desequilibrio de voltaje y generador de CA monofásico, tipo de falla: falla de circuito abierto de una bobina de fase en tres fases, lo que resulta en la pérdida de corriente correspondiente, causando pérdida de fase del generador y desequilibrio de voltaje.
(4) Falla de cojinete interno del generador.
Mala alineación del motor
desequilibrio del rotor
El rotor no está alineado
Generador con barra de rotor rota
Falla de cortocircuito entre los devanados del estator del generador
Falla en el generador monofásico con pérdida de fase
Generador de mal funcionamiento
Desalineación de ángulo/desalineación paralela
desequilibrio del rotor
falla de rodamiento
flojedad mecánica
Suelto (pies suaves)
| Motor de transmisión | Motor asincrónico trifásico; Potencia 2.2 kW |
| convertidor de frecuencia | Rango de frecuencia de convertidor de frecuencia: 0-599Hz, entrada nominal: 380-480V, salida nominal: 0-460V |
| Rango de velocidad | 0 ~ 3600 Velocidad variable ajustable, precisión 1 rpm |
| pequeño generador | Voltaje 380V, Velocidad 0-3000 Revoluciones por minuto |
| alojamiento de rodamiento | Rodamientos desmontables, tipos de falla de rodamiento: anillo interno, anillo exterior, rodamiento de bolas, jaula, falla integral |
| Generador defectuoso | 1. Generador de CA de falla de la barra del rotor, tipo de falla: barra de rotor roto, tres barras dañadas 2. 3. Desequilibrio de voltaje y generador de CA monofásico, tipo de falla: falla de circuito abierto de una bobina de fase en tres fases, Causando la pérdida de corriente correspondiente, lo que resulta en la pérdida de fase del generador y el desequilibrio de voltaje 4. Falla interna del generador |
| fuente de alimentación | Entrada 220VAC, monofásica, 50/60 Hz |
