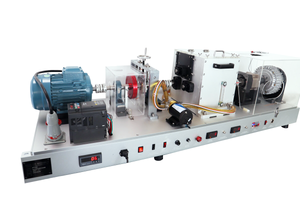

Esta plataforma experimental se utiliza principalmente para la investigación de verificación de la dinámica del rotor de sistemas de eje rotativo de alta velocidad , junto con coleccionistas de datos de vibraciones multicanal, software de computadora superior, sensores de corriente de color remedio, sensores de aceleración de vibraciones, tachómetros láser y sistemas de circulación de agua de enfriamiento.
Este banco experimental está compuesto principalmente de un motor de husillo, acoplamiento, módulo de control de velocidad, admitir asiento de rodamiento, disco del rotor como mecanismo de carga, soporte del sensor de corriente deult, soporte de tacómetro y otras partes.
Medición de señales de aceleración de vibración.
Medición de velocidad del tacómetro fotoeléctrico.
Medición de desplazamiento del sensor de corriente Eddy sin contacto.
Regulación de velocidad.
Medición del rastreo del eje.
Medición de posición del eje.
Medición del diagrama de Bode.
Visualización de la lista de datos de vibración.
Pantalla de señal de dominio de tiempo.
Visualización de señal de dominio de frecuencia.
Conducción de huso eléctrico de alta velocidad | Velocidad 24000 rpm, método de enfriamiento de agua, 220V |
Unidad de velocidad ajustable | Convertidor de frecuencia Regulación de velocidad infinita |
Módulo de visualización de velocidad | Fuente de alimentación del sensor: 12VDC ± 10%, 80 mA, Resistencia de aislamiento: 100 megohms o más, visualización en tiempo real de valores, Hz conmutable, RPM, rango de visualización 0-99999, error de precisión de medición menos de 0.05% |
Módulo de medición de rotación | Se utiliza un tacómetro de láser de reflexión difusa para la adquisición de la señal de pulso; Distancia de adquisición máxima : 130 mm; Diámetro del objetivo de detección MIN: 0.04 mm |
Transmisor de señal láser | Voltaje de la fuente de alimentación: 12-24VDC, tiempo de respuesta: menos de 0.5 ms, resistencia a aislamiento: más de 20 megohms |
Asiento de rodamiento de soporte | Método de instalación entre dos asientos de rodamiento |
Sensor de corriente de Eddy | Cooperar con la instalación del soporte |
