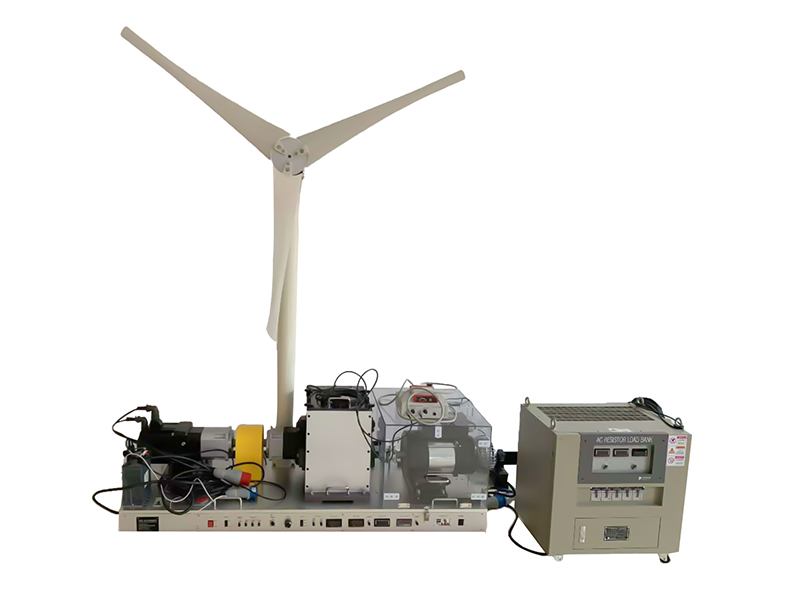

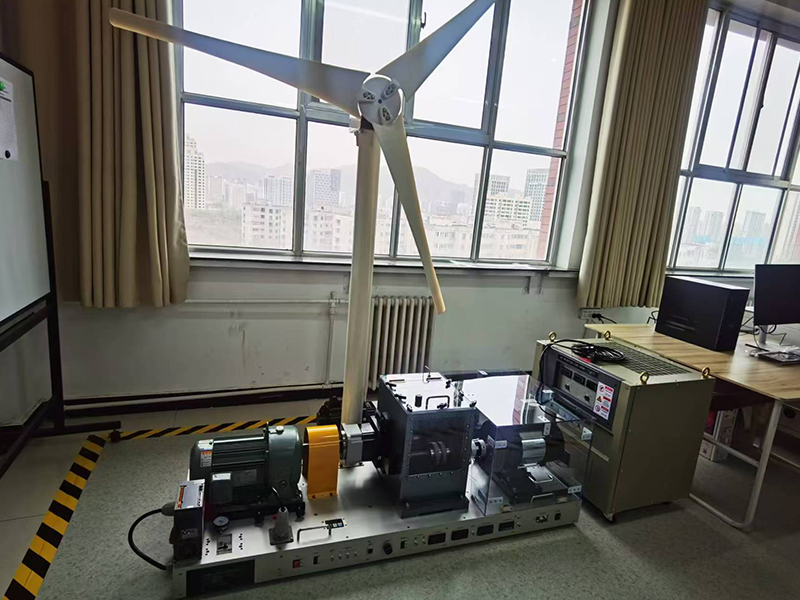

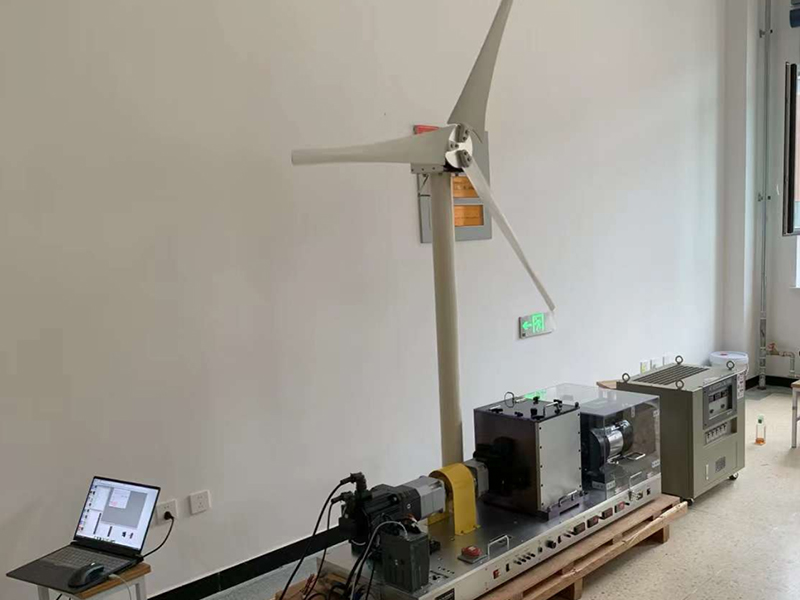

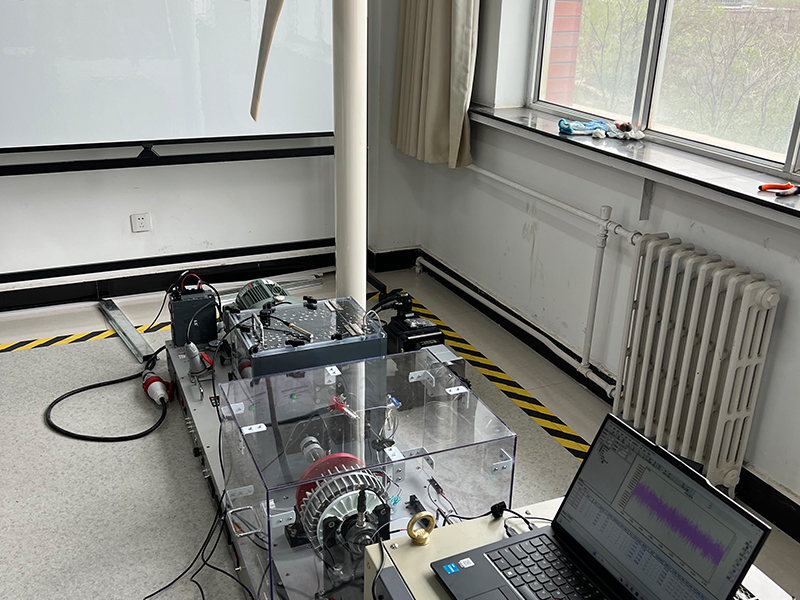

Consiste principalmente en una etapa de cuchilla de baja velocidad, un motor de reducción asincrónica trifásica o un motor de reducción de servo, caja de cambios de eje paralelo de dos etapas, unidad de asiento de cojinete de prueba de doble soporte, caja de cambios planetaria, freno de polvo magnético, regulación de velocidad y módulo de visualización, módulo de visualización de temperatura, módulo de ajuste de pantalla de carga, módulo de ajuste de pulso de velocidad, módulo de salida de pulso de velocidad, módulo de protección de protección magnética de seguridad. Unidad de consumo de energía de resistencia, generador de imán permanente y una cuchilla simulada del motor DC.
• Medición básica de vibración.
• La elección óptima para la posición de los sensores de vibración.
• Investigación sobre el efecto de desalineación.
• Descubrimiento y corrección de pies blandos.
• Investigación sobre el fracaso del rodamiento.
• Análisis de falla del engranaje.
• Análisis de líquidos de petróleo y análisis de escombros.
• Análisis de la falla del equipo planetario.
• Práctica del monitoreo de la condición mecánica.
• Análisis de fallas del generador.
• Detección de fallas de baja velocidad.
• Investigación sobre el efecto de reacción violenta.
• Forma de onda del dominio del tiempo, análisis de frecuencia.
• Práctica de alineación del eje de etapa múltiple.
• Iniciar prueba de parada.
• Análisis de señal de frecuencia de dominio de tiempo de fallas de rodamiento.
Motores de transmisión asincrónica trifásica | Motor de CA trifásico, potencia 3.7kW, 110V-220V |
Servo Drive Motors and Drives | 3.5kW, 2000 rpm, relación de reducción: 1:50 |
Caja de cambios paralela | Caja de cambios de 3 eje de la caja de cambios 2 del eje, relación de reducción: 1: 4.05 |
Parámetros de engranaje planetario | Unidad de una sola etapa, relación de reducción: 10: 1
|
Rodamiento de fallas | Rodamiento de bolas, UCPH206, diámetro interno de 30 mm, 5 tipos de falla (anillo interno de rodamiento, anillo exterior, bola, jaula, falla combinada) |
Parámetros de freno de polvo magnético ajustable | Torque nominal: 50 nm |
Módulo de visualización de control de polvo magnético | Visualización LED de 7 segmentos del valor de corriente y el valor de voltaje de carga |
Generador de imán permanente | Frecuencia, 50Hz, potencia nominal 4kW, voltaje nominal 110V-220V, potencia máxima 4.2kW |
Unidad de consumo de energía resistiva | Capacidad de carga: CA 3.7kW, Voltaje de entrada de carga: AC 110V-220VAC monofásico |
Cuchillas simuladas | Tres cuchillas, longitud de la cuchilla 1.5 metros, 24 V DC Motor Drive |
Tamaño/peso | 1700 mm x 600 mm x 600 mm ， 500 kg |
