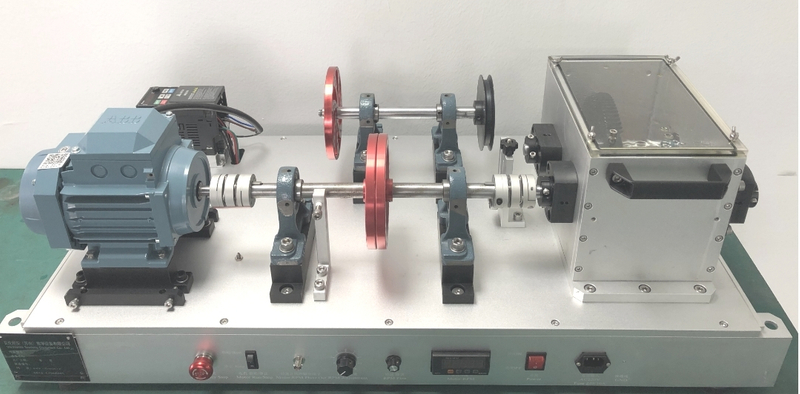

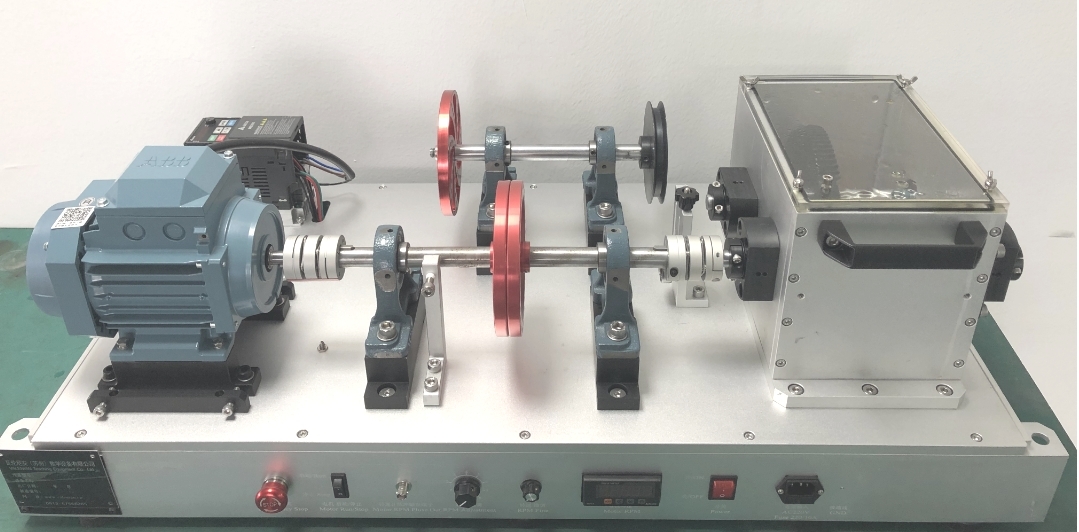

El PT400Pro es impulsado por un pequeño motor asíncrono trifásico ABB, junto con un convertidor de frecuencia para ajustar la velocidad, y el acoplamiento impulsa directamente los componentes del rotor. Seleccione los rodamientos con diferentes tipos de fallas, verifique las características de frecuencias de los defectos del rodamiento a diferentes velocidades y realice pruebas de engranaje de fallas, pruebas de balance dinámico del rotor, pruebas de arranque de inicio, pruebas de fricción del eje y pruebas de flexión del eje por separado o en combinación con varios defectos en un entorno seguro y controlable. Como una plataforma experimental innovadora para estudiar las características de fallas de la maquinaria giratoria, satisface completamente las extensas necesidades de enseñanza de la simulación y los usuarios de investigación científica.

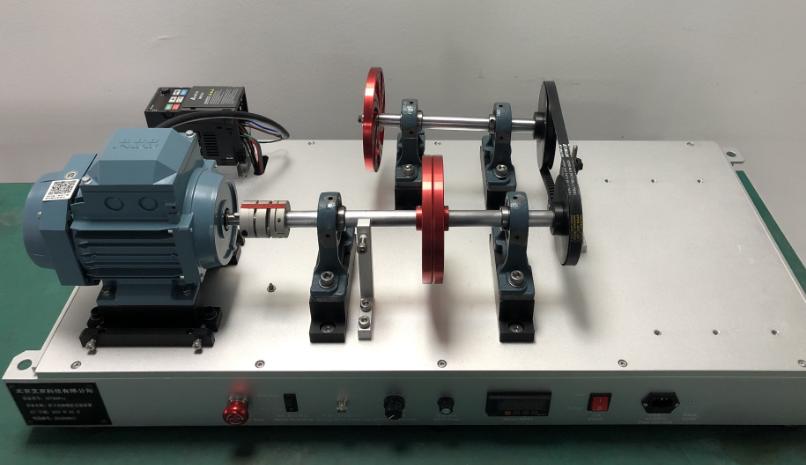

El banco de prueba consiste principalmente en motores asincrónicos trifásicos, convertidores de frecuencia, cajas de cambios de transmisión de un solo poste, cojinetes de soporte doble, discos de rotor de equilibrio dinámico, ejes, cinturones y tensiones de polea, bases de cimientos de sorbo de choque, interruptores magnéticos, etc.
Simulación de cojinetes de falla: falla de la carrera interna del rodamiento, falla de la carrera externa, falla del elemento de rodamiento, falla de la jaula de cojinetes y falla integral de cojinetes.
Simulación de engranaje de falla de la caja de cambios: engranaje faltante, engranaje roto, desgaste, grietas.
Simulación de fallas de desgaste del cinturón y equilibrio dinámico del rotor.
Fallas mecánicas comunes: flojedad mecánica, flexión del eje, fricción, desalineación, etc.
Identificación de la frecuencia de fallas de rodamiento a diferentes velocidades.
Prueba Banco de inicio de la prueba de parada.
Potencia del motor de transmisión | ABB 370W, 110/220V |
Tamaño del eje | Diámetro 25 mm, prevención de óxido chapado cromado |
Rodillo | Rodamiento de rodillo de bola de ranura profunda PH204, diámetro interno de 20 mm, conjunto de cojinete integrado con asientos conectados, conveniente para reemplazar rodamientos defectuosos |
Tipo de rodamiento defectuoso | Falta de carrera interna, falla de la carrera exterior, falla de jaula, falla del elemento rodante, falla integral |
Rango de ajuste de rotación | 0-3500 rpm |
Tamaño | 1000 mm*450 mm*340 mm |
