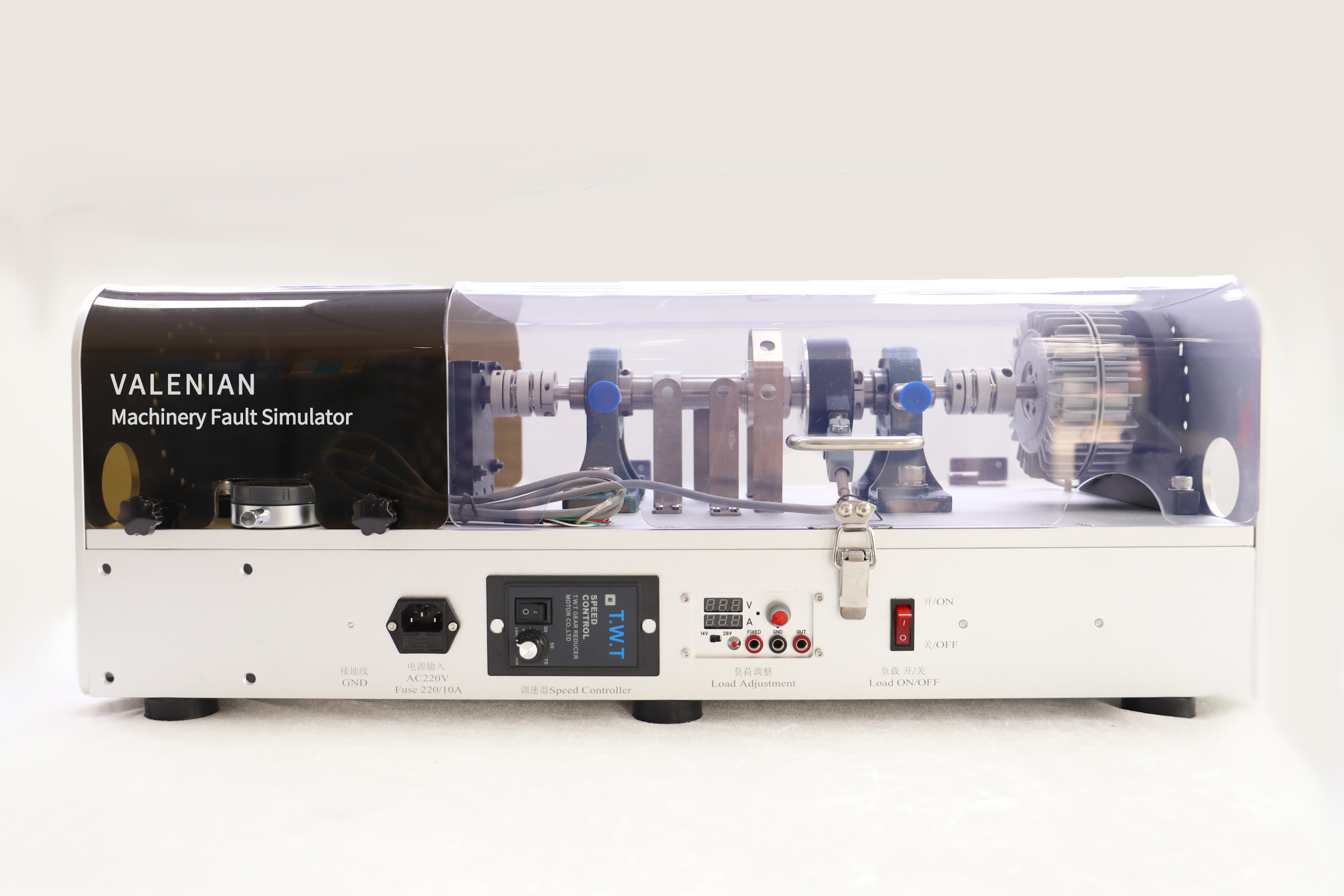

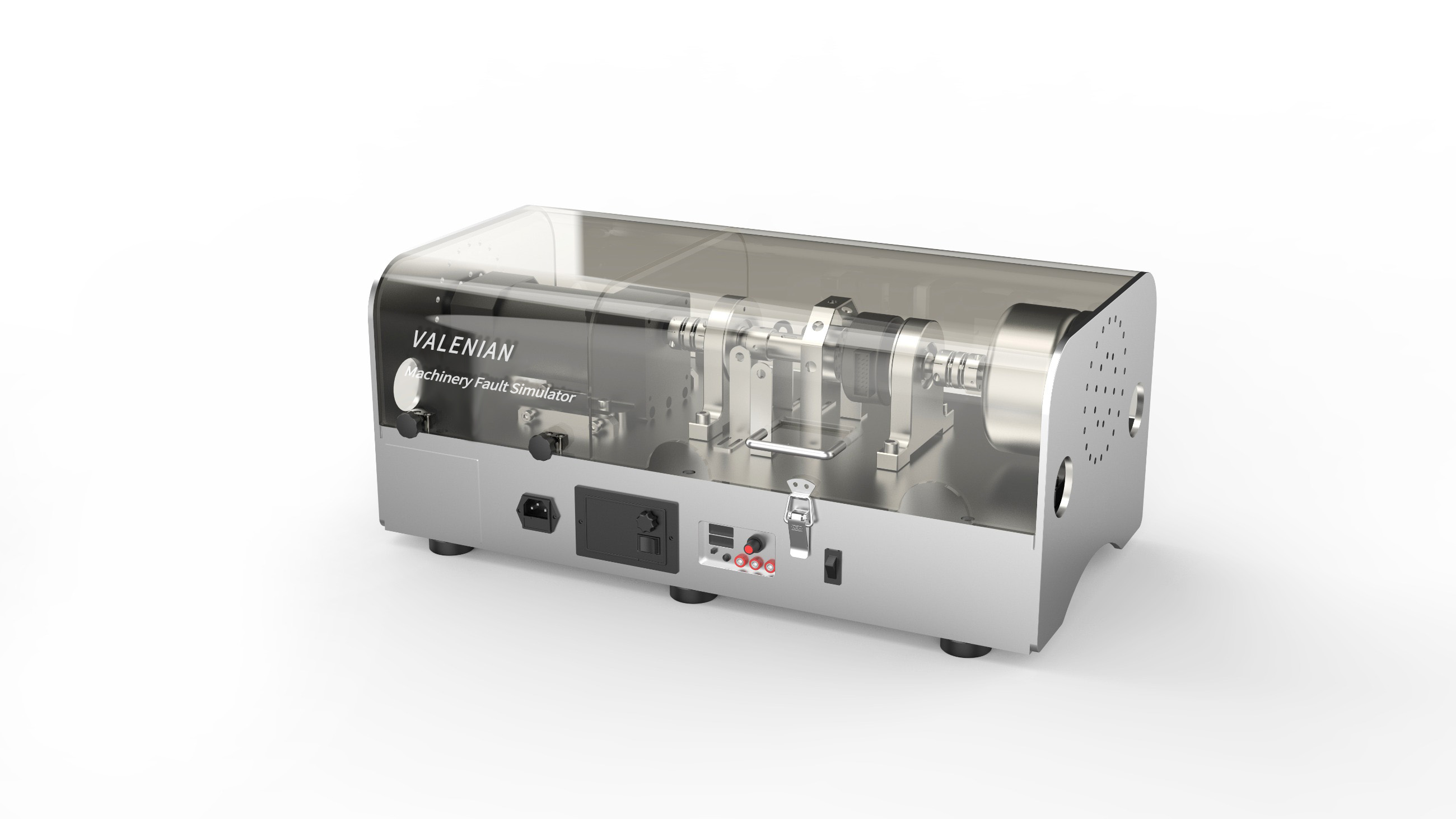

El simulador de vibración de la máquina PT300PRO es impulsado por un pequeño motor de engranaje de CC, con un regulador de velocidad para ajustar la velocidad de rotación. Al seleccionar cojinetes de diferentes tipos de fallas, puede verificar las características de frecuencia de los defectos de los rodamientos a diferentes velocidades. También puede realizar pruebas de equilibrio dinámico del rotor, pruebas de inicio de parada, y está equipado con un escudo acrílico protector de seguridad, lo que permite experimentos de defectos individuales o combinados en un entorno seguro y controlable. Como una plataforma experimental innovadora para estudiar las características de fallas de la maquinaria giratoria, satisface completamente las extensas necesidades de enseñanza de los usuarios de simulación y investigación científica.

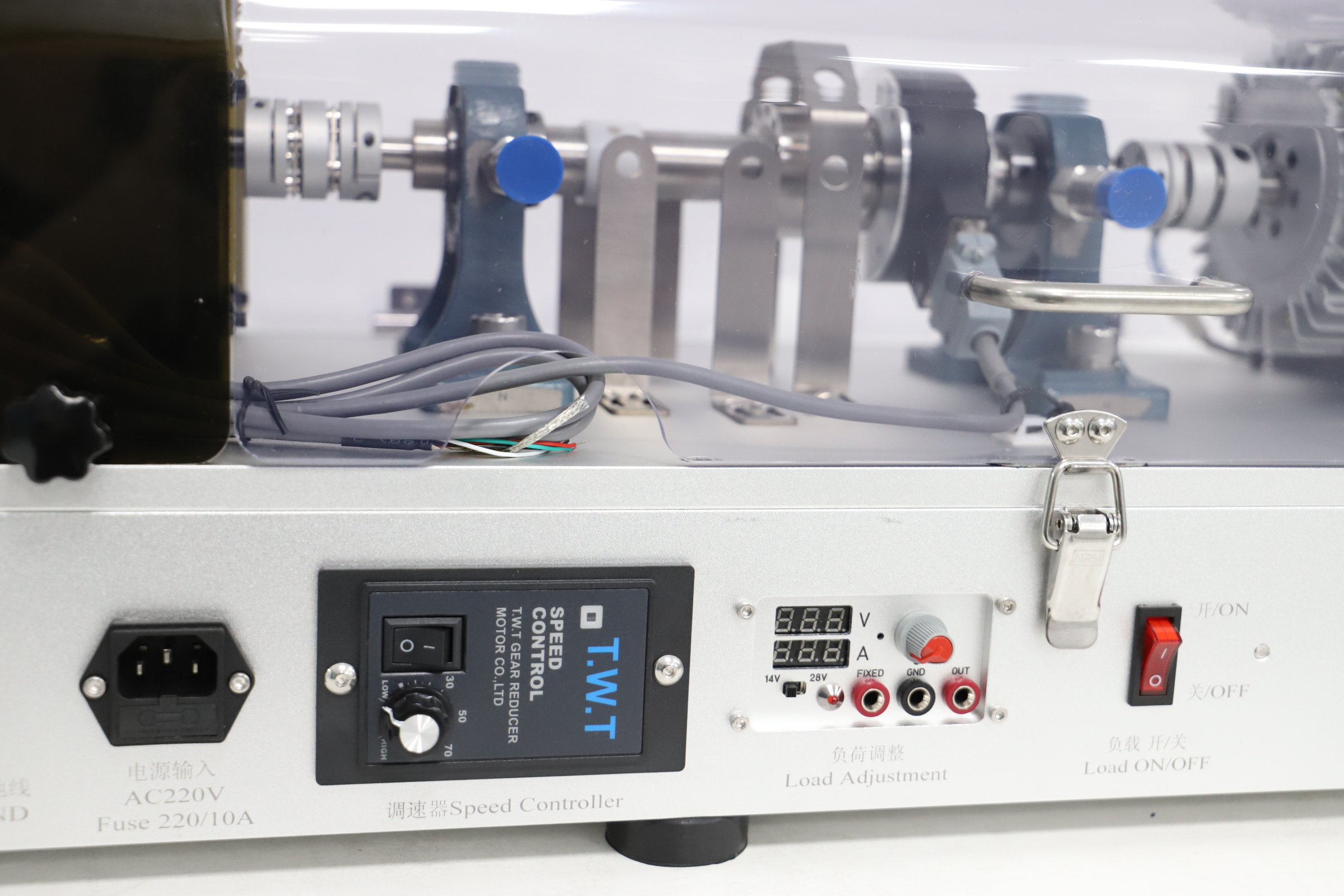

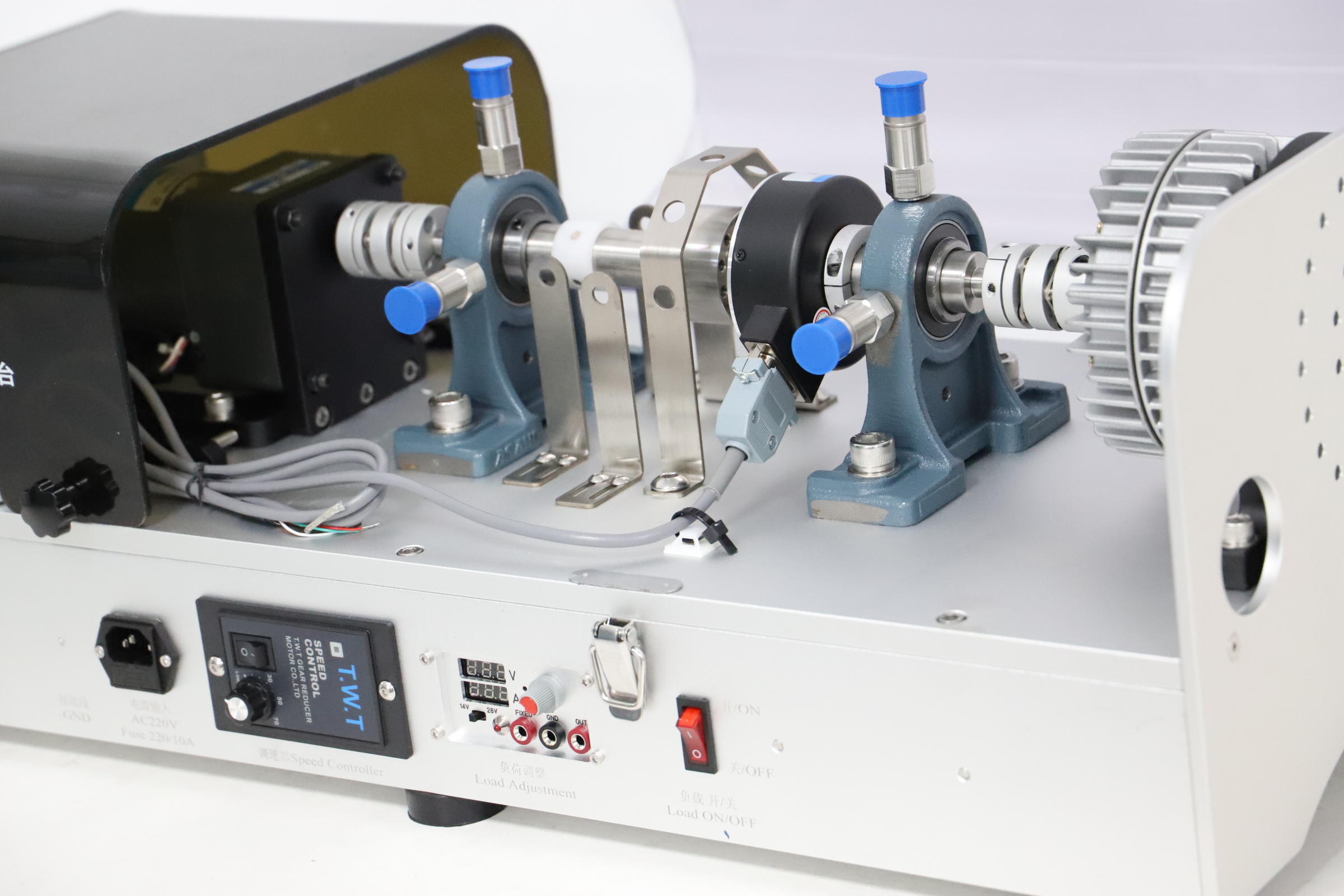

El banco de prueba consiste principalmente en un motor de engranaje de accionamiento de CC, un regulador de velocidad de CC, rodamientos de doble soporte, varios soportes de sensor, discos de rotor de equilibrio dinámico, ejes giratorios, base de absorción de choque, cubierta protectora de acrílico, sistema de carga de carga de polvo magnético y sistema de ajuste de carga.
Número de serie | Nombre | Descripción del parámetro técnico |
1 | Potencia del motor de transmisión | TWT 90W, voltaje nominal 110/220V, frecuencia 50Hz |
2 | Freno de polvo magnético | Nominal 6 nm, velocidad permitida 1500R/min |
3 | Controlador de tensión de polvo magnético | LED de 7 segmentos Muestra el valor de corriente y el valor de voltaje de carga. El panel frontal tiene voltaje de salida y funciones de corriente. Entrada de energía: DC4-40V, (AC 3V-30V), salida 1.23-37V, corriente de salida máxima: 3a, eficiencia de conversión> 80%. |
4 | Modelo de rodamiento | SKF6205-2Z |
5 | Diámetro del eje | 25 mm |
6 | Disco de rotor | Hierro, diámetro 50 mm |
7 | Tipos de cojinete de fallas | Falla del anillo interno, falla del anillo exterior, falla de jaula, falla del elemento rodante, falla integral, caída del anillo interno, desgaste, desgaste, escasez de aceite y ablación a alta temperatura. |
8 | Rango de ajuste de velocidad | 0-1500 r/min |

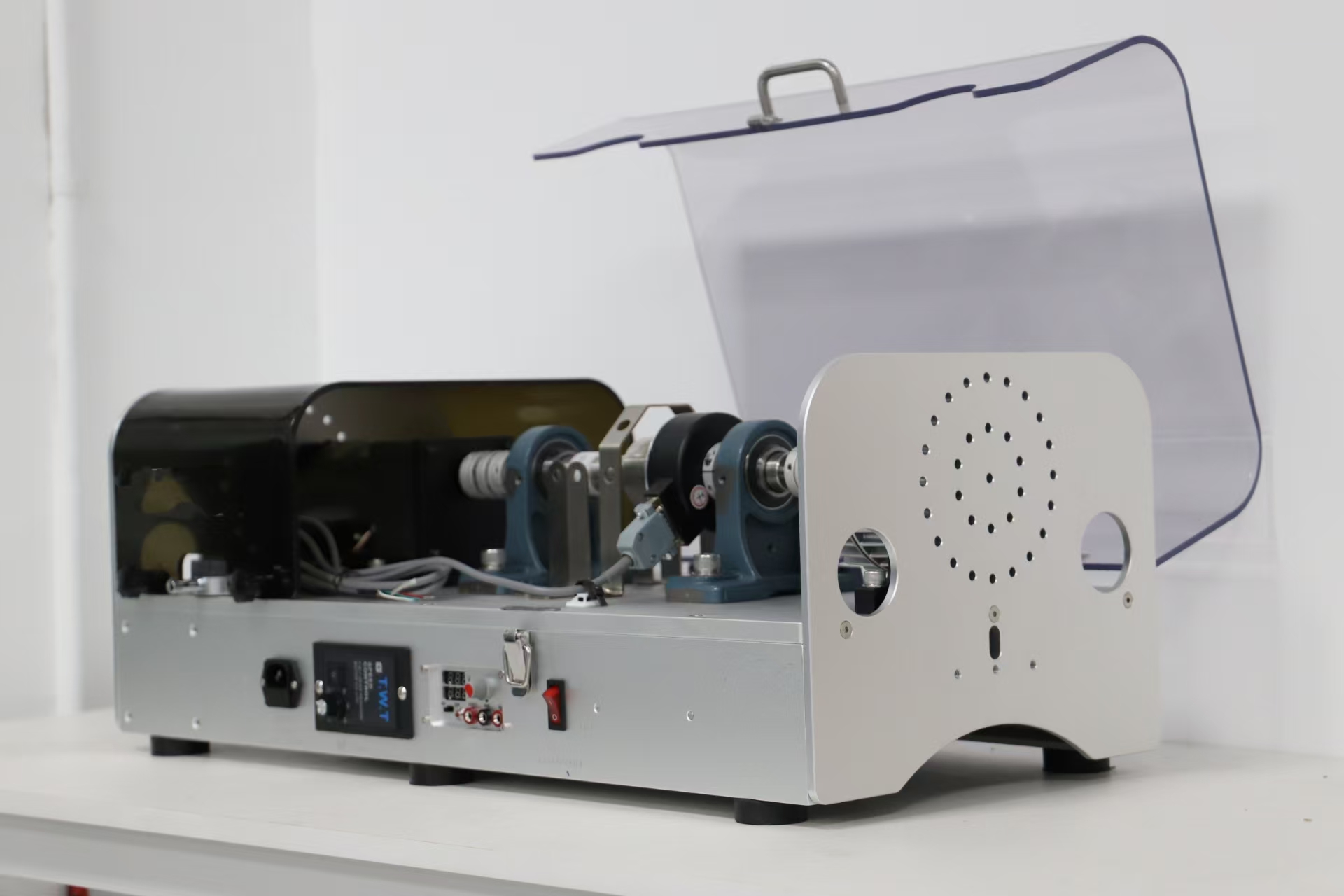

9 | Protección contra la seguridad | Equipado con cubierta protectora acrílica |
10 | Dimensions | 620 mm 320 mm 220 mm |
11 | Material | Aleación de aluminio |
12 | Entrada de energía | Corriente alterna AC 110/220V |
