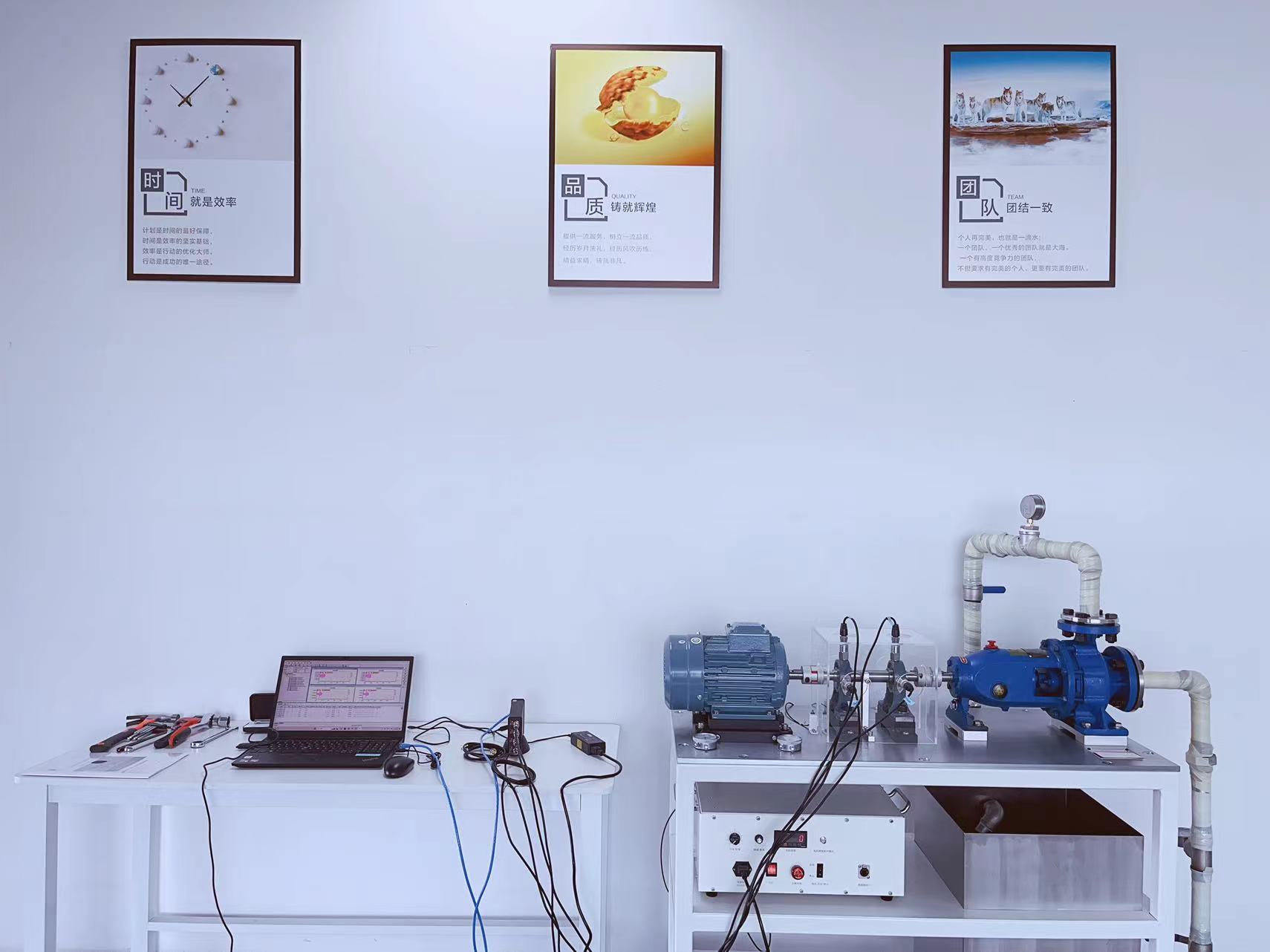

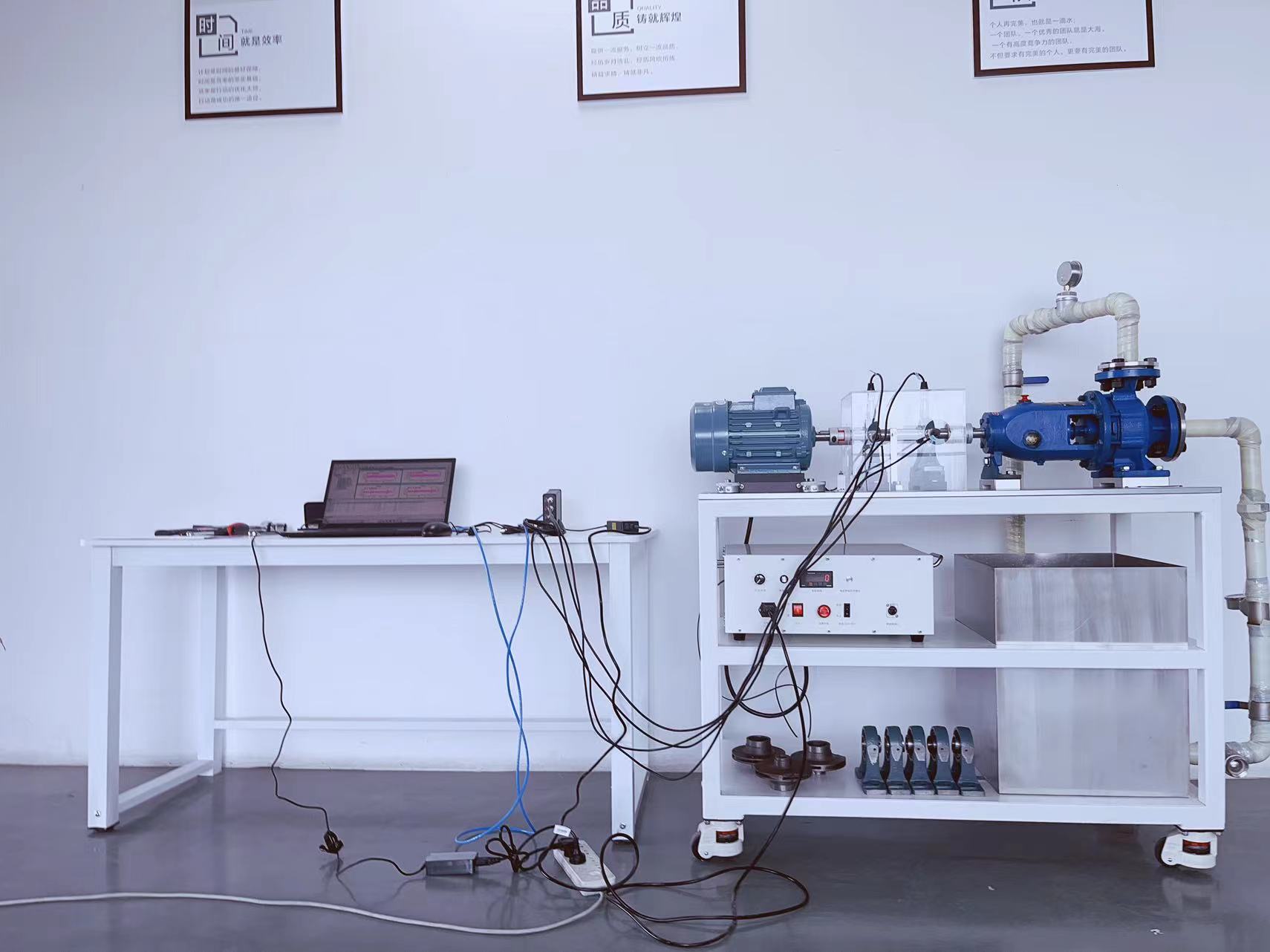

El banco de prueba de la bomba PT580 se puede utilizar para la recolección de vibraciones y el diagnóstico de varias fallas de bombas centrífugas (como: fenómeno de cavitación, grietas del impulsor, desgaste del impulsor, desequilibrio del impulsor y otras fallas), incluida la simulación de una variedad de elementos de soporte defectuosos, detectar y juzgar la falla de falla de la señal de falla.

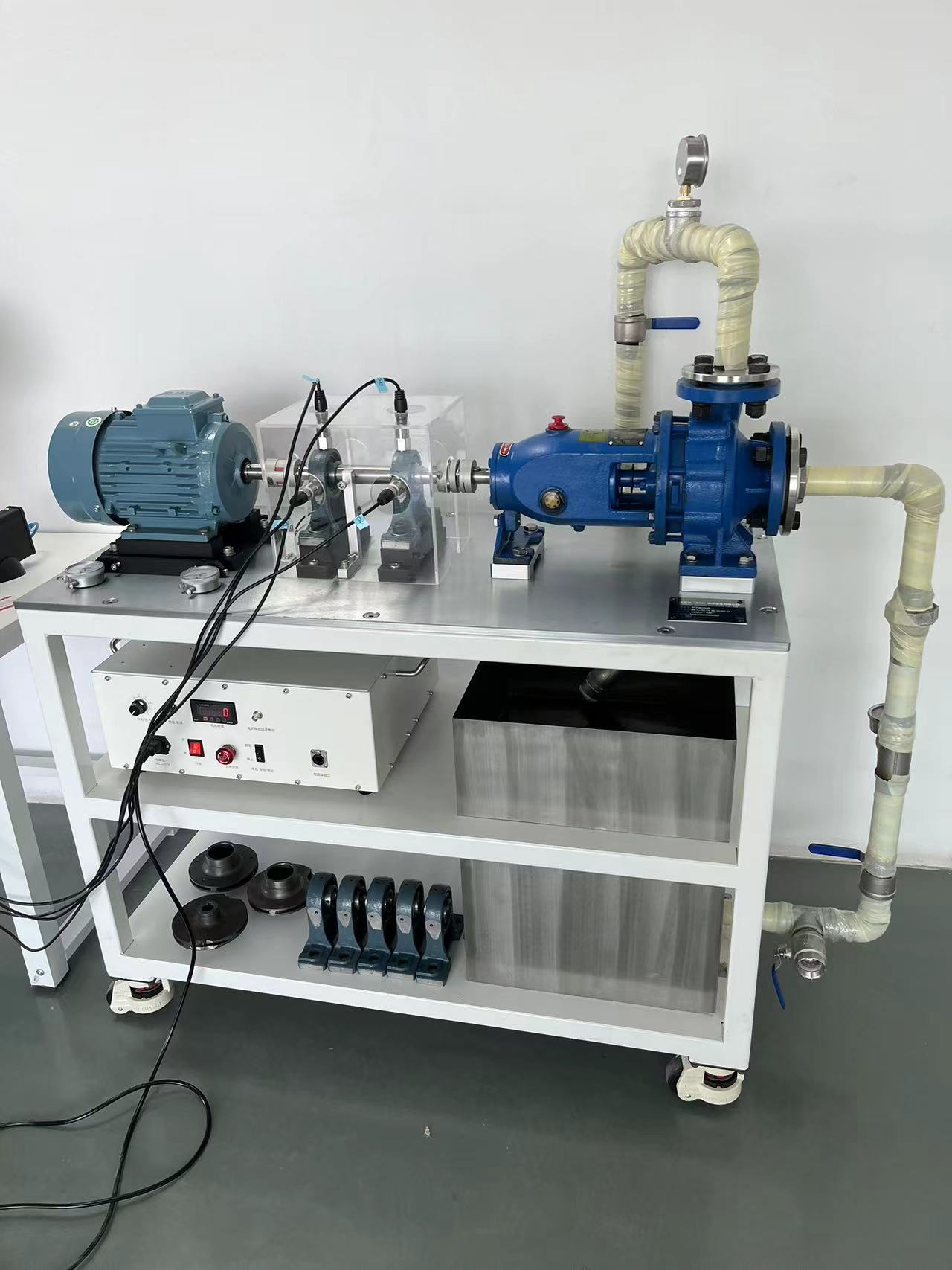

El banco de la prueba de la bomba de agua consiste principalmente en motores, convertidores de frecuencia, acoplamientos, cojinetes de soporte, bombas de circulación de agua, tuberías, válvulas de cierre, tanques, medidores de presión del puntero, módulos de control de variables de funcionamiento, cojinetes defectuosos, impulsores defectuosos.
Observación y prueba de cavitación en bombas centrífugas.
Falla del cojinete de soporte, anillo interno, anillo exterior, pelota, jaula, falla integral.
Impulsores desequilibrados, desgastados y deformados.
Observación de llenado lento, baja presión de salida y caudal de calidad inferior de bombas centrífugo.
Fenómeno de interrupción después de la tubería de la bomba centrífuga drena.
Características de la vibración de operación de la bomba centrífuga a través del análisis de vibraciones.
Comprender e interpretar las características espectrales de componentes defectuosos.

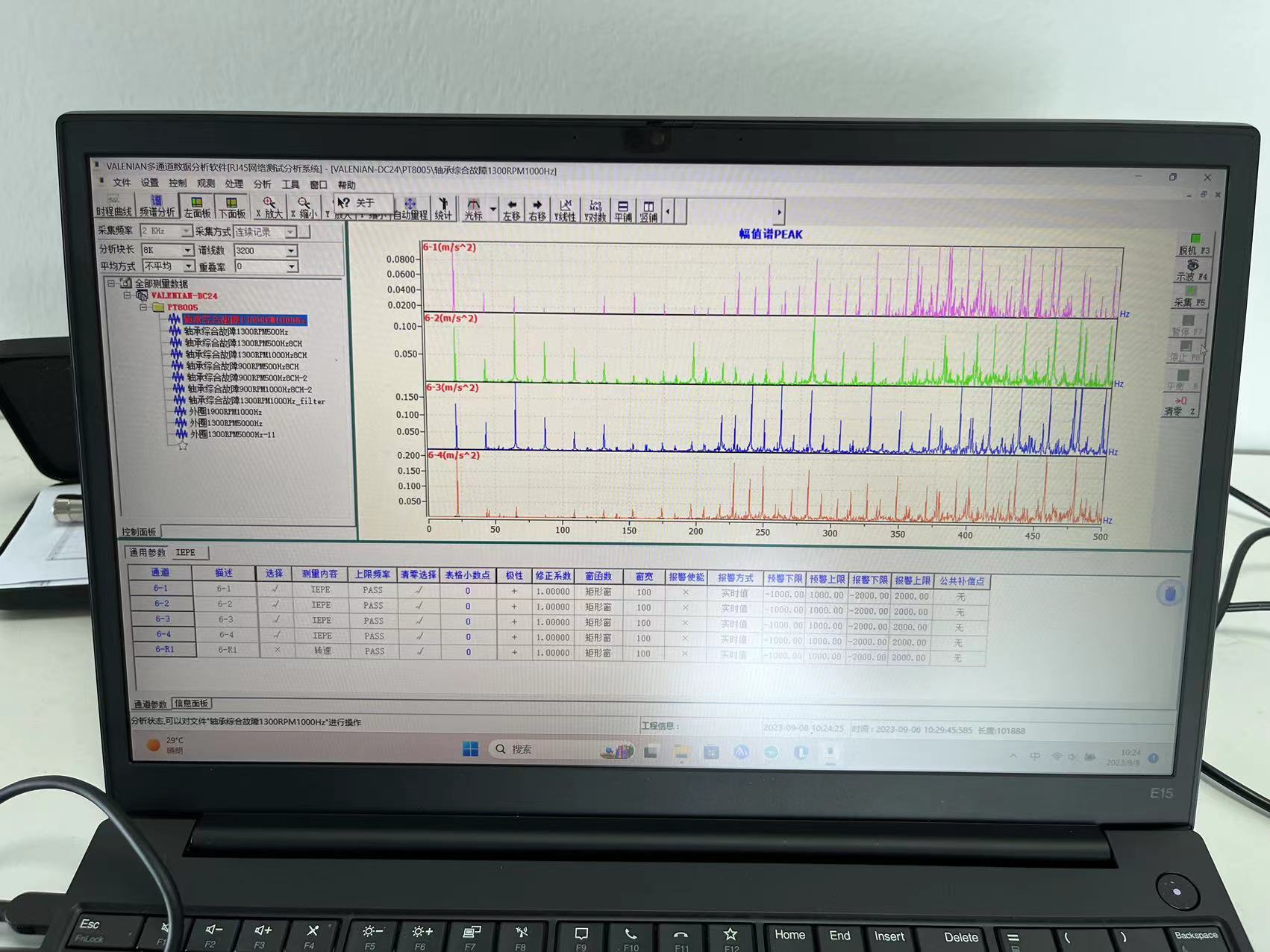

Prueba de señales de falla utilizando el método de análisis de vibración de la computadora.
Motor de transmisión | Motor de CA trifásico ABB de alta eficiencia y ahorro de energía, energía 1.5 kW, 220V |
Inversor de CA | Rango de frecuencia del inversor, 0-599Hz, entrada nominal: 380-480V, 2.2kw |
Flujo de prueba | 12.5m³/hora |
Tipos de fallas del impulsor | Desequilibrio del impulsor, desgaste del impulsor, deformación del impulsor |
Rodillo | Rodamientos de rodillos de bola de ranura profunda de PH206, diámetro interno de 30 mm, cojinete integral con carcasas, rodamientos defectuosos fáciles de reemplazar |
Rango de velocidad | 0 ~ 3600 Velocidad variable ajustable |
Tamaño/peso | 1100 mm x500 mm x1350 mm , 260 kg |
